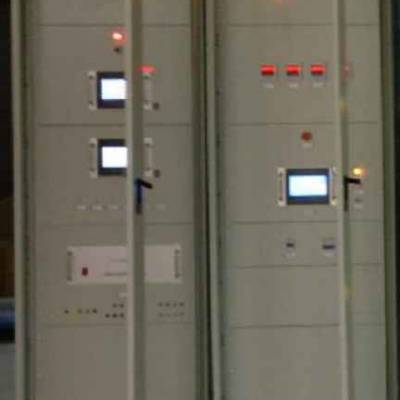

湖南微机保护实训微机保护实训 YZJWS-IC电力系统微机保护综合实验系统是一个自动化程度很高的多功能试验平台，可单独使用开出多门电气工程专业课程的教学实验，多套培训系统还可组成复杂电力网系统进行综合实验、实训，并由电力自动化监控系统实现电力网综合监控，也可组成任意数字智能变电站结构。 设备入口均设有漏电保护器。 整个实验系统控制电源（包括继电器辅助电压）均采用安全电压以内的直流24V电源。实验信号要求按照电力系统二次标准输出，且严格控制输出功率，***触电隐患。 实验台由模拟断路器、二次电气控制等构成。 1、YZ2000多功能微机保护装置： YZ2000多功能微机保护装置既可用于各种继电保护实验，也可在电力系统实验中作为线路保护装置使用。 YZ2000多功能微机保护装置采用7寸多彩触摸屏，显示直观生动，采用触控弹窗的方式，配备电阻触摸笔，信息输入方便，装置配置具有隔离的RS485通讯总线接口和LAN接口，向用户提供开放的通讯协议，与计算机联网通信，可将以上测量参数上传计算机显示，及下载装置的各种参数。? YZ2000多功能微机保护装置具有数字式电流、数字式电压、数字式功率方向、数字式差动、数字式阻抗、数字式反时限电流等多种数字式继电器、10kV-35kV馈线成组微机保护测控装置、110kV线路成组微机保护测控装置、变压器主保护装置、变压器后备保护测控装置、电容器微机保护测控装置、电动机微机保护测控装置、发电机差动保护装置、发电机后备保护装置等多种微机保护测控功能，可通过菜单选择不同的功能模块灵活实现。 为了方便实验接线，在实验台内部已经将多功能微机保护装置的电压、电流输入端子、保护跳闸和合闸信号以及断路器跳、合位开入状态信号引到实验台面板上。由于线路保护、变压器主保护和后备保护的接线不同，因此面板上设置有不同的保护接线端子区。 多功能微机保护装置可以实现二次开发，采用目前流行的ARM芯片，STM32F407VET6采用KEIL?MDK4.12软件，使学生学习到的单片机知识和具体的工程应用相接轨，一步跨入嵌入式开发的行列。真正的二次开发，直接深入底层芯片级开发。具有二次开发功能：（1）输入口开发功能；（2）输出口开发功能；（3）开关保护设计；（4）模拟量采集开发功能；（5）保护算法开发功能等。湖南微机保护实训
