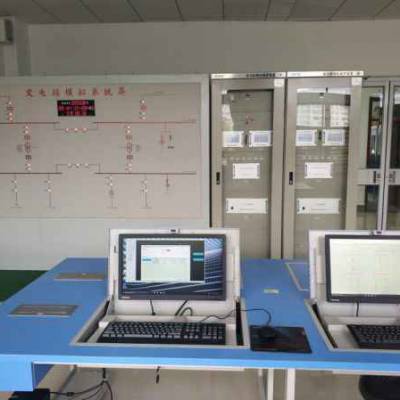

广东电气实验室电气实验室 该二次系统可以是用户的实际电力系统二次设备，也可以按不同的规模购置保护监控装置组成固定的仿真培训系统。 用一套一次仿真系统、6套高速物理接口箱、6套功率放大器组成模拟一次部分系统；一套变电站综合监控系统、一套110KV保护屏柜、一套电容器保护屏、一套电动机保护屏、两套10KV保护屏柜和一套变压器保护屏柜组成电力系统仿真培训系统。不同的装置数量可组成不一样的变电站结构。 1、电力系统事故再现与分析 电力系统发生事故后，可通过电网运行数据重建事故发生时的“虚拟全景”，根据变电站配置文件，对事故演化过程进行模拟，分析事故产生原因。 本实验培训提供了丰富的模型可供参考，也设计了可供用户自定义的建模方法，可自由建立各种元件（电源、母线、变压器、线路、负载）的模型，作为各种计算的模型库。软件有以下应用功能：潮流计算、短路电流、电压稳定。 本实验培训主要包括组态功能和电力系统潮流计算和短路计算功能，组态功能即自由选择电源、母线、变压器、线路、负载，且可以对选择的元件进行移动、缩放、旋转、删除及参数设置，以建立各种模型，形成各种计算的模型库； 2、电力系统一次模型系统构成（示例） ?用户可根据实际需求，自行设计并组态不同结构的电力系统网络。 3、一次仿真系统构成 提供给保护测控系统的二次信号（二次模拟量，开关量）由专用的信号源系统构成，根据一次系统的结构，信号源由6套高速物理接口箱和6套功率放大装置组成，提供电力系统系统的二次模拟量和开关量给保护测控系统。 其工作过程是：电力系统正常运行时，控制主机中的“智能变电站仿真软件”软件，将计算出的变电站的潮流信号通过网络高速通信实时下载到6台物理接口箱信号源系统中，由信号源系统产生模拟量和各种开关量给二次系统； 当模拟系统故障运行时，“智能变电站仿真软件”软件将计算的变电站各种故障信号高速通信实时下载到6台物理接口箱信号源系统中，提供给二次系统，模拟故障时的各种电气量信号 4、保护测控系统 根据一次系统的组成，保护测控系统由110kV保护单元、测控单元，变压器主保护单元、测控单元，变压器高压后备保护单元、测控单元，10kV线路保护单元、测控单元，电动机保护单元、测控单元，电容器保护单元、测控单元和监控计算机组成。 以上所述的各保护装置、测控装置均可用多功能微机保护装置模拟。多功能微机保护装置具有通用硬件平台，通过在线选择所需程序，可将其配置成多种微机保护装置，如选择110kV线路保护程序到装置中则可构成110kV线路保护装置单元。 其工作过程是：系统正常时，测控单元将采集的各种信号上传至监控主机实时显示，监控主机可下发控制命令至测控单元。系统发生故障时、各保护单元可将动作信号上传到监控主机实时显示。广东电气实验室
