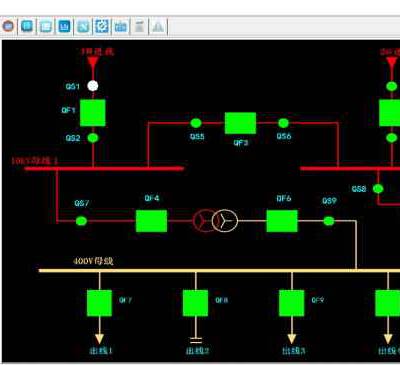

供配电技术选哪家供配电技术选哪家 工厂供配电综合自动化及考核实验室由YZGTW-I工厂供配电综合自动化及考核实验台和配电网自动考核软件组成。 1、YZGTW-I工厂供配电综合自动化及考核实验台 由YZGTW-I工厂供配电综合自动化及考核实验台和三相调压器构成。系统结构如图1所示。 工厂供配电综合自动化及考核实验台包括以下核心构成部分：变配所一次接线系统、1块YZ2000多功能微机保护装置、1块彩色触摸屏。 ??1) 变配所一次接线系统 模拟10kV/380V降压变配所，包括2路10kV进线（其中一路可作为备用电源），1台配变和4路380V出线。 在一次接线系统中安装有短路故障设置单元，用于模拟线路或设备的各种故障情况。 2)??彩色触摸屏 触摸屏可与仿真装置通信，并提供变配所人机操作界面，用来查看测量数据（每个断路器上的电压、电流、有功功率、无功功率、功率因数）、断路器状态和进行断路器操作控制。 ★3)??YZ2000多功能微机保护装置 包括10kV线路成组微机保护、110kV线路成组微机保护、变压器成组微机保护、电容器成组微机保护、电动机成组微机保护等多种微机保护测控功能，以及备自投、无功补偿等自动控制功能，可以通过菜单选择，设置成相应功能的装置。 ▲2、YZKE-I自动仿真装置 1）、构建一个仿真与实操相结合的培训考核环境，以《安规》为指导，把各个专业的操作规程和安全规程，通过供配电综合自动化及考核实验系统的实际操作和自动考核系统的虚拟仿真结合的形式体现出来。实现远程监控考核操作，客观反应出操作人员对相关知识点的掌握程度，并对教育学习效果予以准确评价。 ? 通过仿真装置将供配电综合自动化及考核实验系统中的断路器及刀闸等位置信号、电流电压信号和学生操作时产生的位置及模拟量变化信号等信息上传到上位机，不仅考核台上能够自动出报告，还能自动考核系统能够判断学生的操作顺序是否正确，错误操作为哪些，方便老师对学生的操作考核。同时，老师还可以利用软件的开放，让学生在监控上进行虚拟仿真操作。 2）、本系统通过数据采集、实时监控、远程操作、自动识别、算法分析等多种技术的应用，实现了系统的易用性、高效性、安全性、良好的兼容性及专业性，通过仿真装置接口模块，实现了供配电综合自动化及考核实验系统实际操作与电力网络监控考核系统的整合，解决用户原来培训模式单一、考核效率低、安全监控实施难等问题。 3）、同时可以进行配电自动化仿真终端，并能连接大功率信号考核发生装置产生个各种仿真信号结果。? 通过供配电仿真装置将供配电自动化实验台中的断路器及刀闸等位置信号、电流电压信号和学生操作时产生的位置及模拟量变化信号等信息上传到上位机，不仅考核台上能够自动出报告，还能自动考核系统能够判断学生的操作顺序是否正确，错误操作为哪些，方便老师对学生的操作考核。同时，老师还可以利用配电网自动考核软件和配电网综合监控的开放，让学生在软件上，由供配电仿真装置配合进行虚拟模拟仿真操作。 ★4）、自动仿真装置多可支持96路模拟量采集、可通过通讯上传各模拟量幅值、相位角信息，根据配置上次各采集点三相电流、三相电压、相间电压、有功功率、无功功率、功率因数等信息。 3、YZTY-I调压器 ?380V?6kVA三相自藕式调压器 全方位刻度盘，刻度清晰，方便操作 输出电压0-430V可调 输入电压380V±10% 额定输出电流大于等于10A 绝缘等级A级供配电技术选哪家
